SEMITEC 定電流ダイオード（CRD）のアプリケーション参考ガイド

記事詳細

定電流ダイオード(以下 CRD ： Current Regulative Diode）は、その名前が示すように電圧が変動しても一定の電流が供給可能なダイオードです。1V以下の低電圧から100Vの高電圧までの広い電圧範囲で常に一定の電流を流すことが出来る部品です。加える電圧の変動、負荷抵抗の変化、リップル電圧に係ることなく負荷に一定の電流を供給が出来ます。
一般に定電流回路は構成が複雑で複数の部品が必要です。また、設計も簡単ではありませんが、CRDは、たった１個の部品で定電流特性が簡単に実現可能です。CRDは、電流を安定させるためのコンパクトで信頼性の高いソリューションを提供します。SEMITECのCRDはRoHS対応しています。Bomkey Electronicsは日本SEMITEC社のCRD定電流ダイオードの正規代理店です。詳細はお問い合わせください！

定電流ダイオードCRD Eシリーズは、DO-35 スタイルのDHD（Double Heatsink Diode）構造です。 ●気密封止で高信頼性 ●部品材料が安価で量産性に優れている ●DO35(300mW)パッケージを使用した小型素子 ■18mAのCRD（E-183）今までのシリーズは15mAが上限でしたが、今回は18mAをライナップしました。これにより、定格電流20ｍＡの高輝度LEDの輝度安定用として定格電流を超えない一定電流を単一の部品で供給することが可能です。

定電流ダイオードCRD Sシリーズは表面実装用の樹脂封止のSMDパッケージ製品です。一般的パッケージより実装高さが低く薄型LEDを並べて実装しても光を遮りません。高輝度LED用にS-223T(22mA)を製品にラインナップ。今までのシリーズは、18mA(S-183T)が上限でしたので20mAの高輝度LEDに対して複数個の使用が必要でした。今回の新製品であるS-223T(22mA)により、単一の部品で一定電流を供給することが可能です。

用途

・LED輝度安定用の定電流供給
・LED蛍光灯、LED街路灯、LED電球、LEDダウンライト
・ツエナーダイオードに定電流を供給する定電圧回路
・近接センサ等、各種センサへの定電流供給
・バッテリーの充放電回路
・電解コンデンサの通電エージング装置
・各種半導体の定電流での検査装置
・通信回線のイーターフェース
・漏電遮断機
・圧電アクチュエータへの電流供給
・安定化電源回路

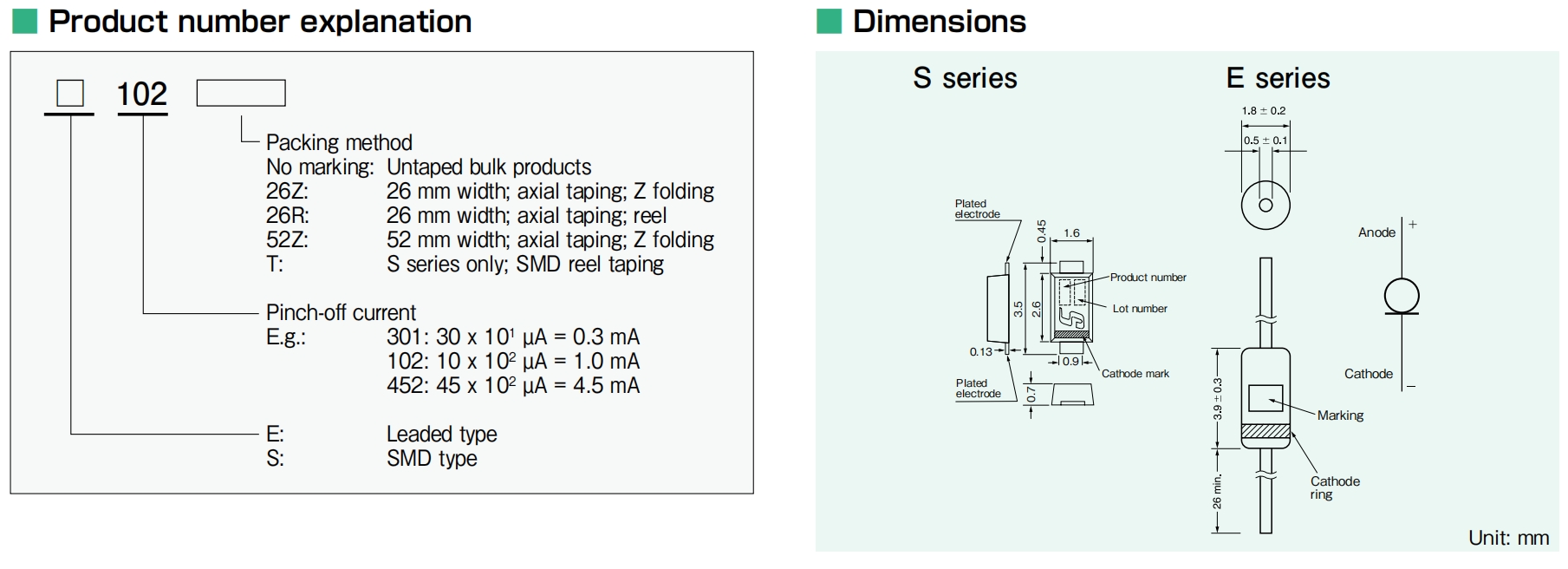

外形寸法図

規格表

General

	E series	S series
Rated power	300 mW	500 mW
Rated voltage (pulse wave)	100 V (E-101 to E-562)	100 V (S-101 to S-562)
	50 V (E-822 to E183)	50 V (S-822 to S-223)
Allowable reverse current	50 mA
Junction temperature	150 ℃
Operating temperature range	- 30 to 150 ℃	- 40 to 150 ℃

Recommended maximum voltage

Product number	Voltage	Product number	Voltage
E-101 to E-562	100	S-101 to S-562	100
E-822	30	S-822T to S-223T	50
E-103
E-123
E-153	25
E-183

Product number		Pinch-off current (10 V)1		Limiting current1		Limiting current ratio I100V/Ip*I30V/Ip	Temperature coefficient (% / ℃)2
SMD	Leaded	Ip (mA) typical	Min - max	Vk (V)	Ik (mA)
S-101T	E-101	0.10	0.05 - 0.21	0.5	0.8 lpmin.	1.1 max	+ 2.10 to + 0.10
S-301T	E-301	0.30	0.20 - 0.4	0.8			+ 0.40 to - 0.20
S-501T	E-501	0.50	0.40 - 0.6	1.1			+ 0.15 to - 0.25
S-701T	E-701	0.70	0.60 - 0.9	1.4			0.00 to - 0.32
S-102T	E-102	1.00	0.88 - 1.3	1.7			- 0.10 to - 0.37
S-152T	E-152	1.50	1.28 - 1.7	2.0			- 0.13 to - 0.40
S-202T	E-202	2.00	1.68 - 2.3	2.3			- 0.15 to - 0.42
S-272T	E-272	2.70	2.28 - 3.1	2.7			- 0.18 to - 0.45
S-352T	E-352	3.50	3.00 - 4.1	3.2			- 0.20 to - 0.47
S-452T	E-452	4.50	3.90 - 5.1	3.7			- 0.22 to - 0.50
S-562T	E-562	5.60	5.00 - 6.5	4.5			- 0.25 to - 0.53
S-822T	E-822	8.20	6.56 - 9.8	3.1		1.0 max (I30/Ip)	- 0.25 to - 0.45
S-103T	E-103	10.0	8.00 - 12.4	3.5			- 0.25 to - 0.45
S-123T	E-123	12.0	9.60 - 14.4	3.8			- 0.25 to - 0.45
S-153T	E-153	15.0	12.0 - 18.0	4.3			- 0.25 to - 0.45
S-183T	E-183	18.0	16.0 - 20.0	4.6			- 0.25 to - 0.45
S-223T		22.5	20.0 - 25.0	5.3			- 0.25 to - 0.45
1: Pinch-off current and limiting current are measured by pulse wave at 25 ℃ environment temperature 2: Temperature coefficient is calculated from measurements at 25 and 50 ℃.

ＣＲＤの使い方

CRD Solution application 2

CRD Solution application 3

SEMITEC CRD DATASHEET(EN)

SEMITEC CRD DATASHEET(JP+Solution application)
